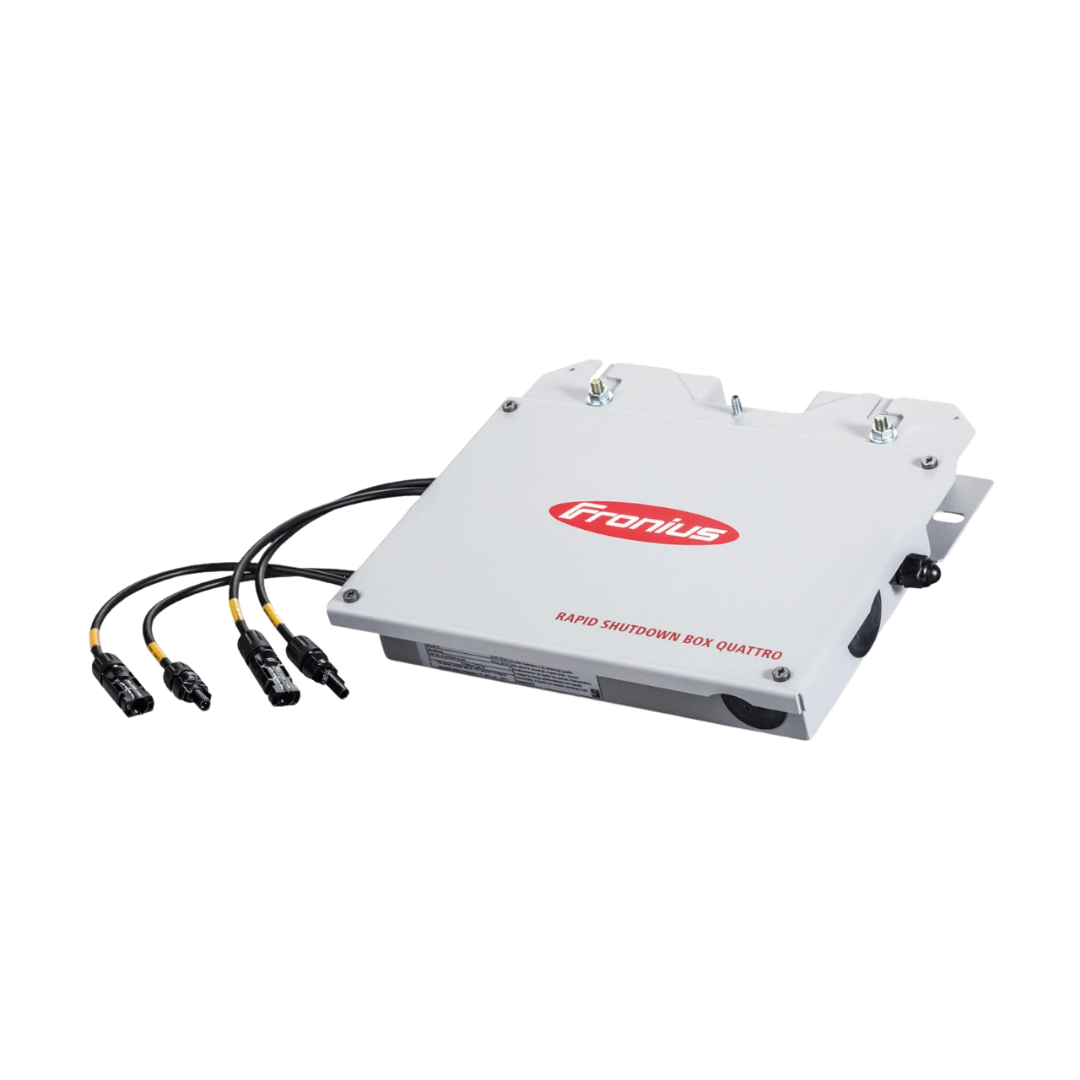

Coffret de coupure d'urgence Quattro de Fronius

Le coffret de coupure d’urgence Fronius Rapid Shutdown Box QUATTRO assure une déconnexion rapide et sécuritaire des lignes photovoltaïques afin de répondre aux exigences NEC 2014 (690.12) pour les systèmes solaires jusqu’à 600VDC.

Conçu spécialement pour les onduleurs Fronius, ce module compact s’installe facilement sous les panneaux solaires grâce à son format discret et à son câblage simplifié avec connecteurs MC4 intégrés. Alimenté directement par le champ photovoltaïque, il ne nécessite aucune alimentation externe ni bouton de contrôle additionnel.

Le Rapid Shutdown Box QUATTRO remplace également la boîte de jonction traditionnelle afin de réduire le nombre de composantes du système et simplifier l’installation photovoltaïque.

Son boîtier robuste certifié NEMA 4X permet une installation fiable à l’extérieur, même dans des conditions climatiques difficiles.

Caractéristiques principales :

Nombre de chaînes photovoltaïques (strings PV) : jusqu’à 4
Tension maximale : 600VDC
Tension de démarrage : 80VDC
Courant maximal : 25A par canal
Consommation typique : 2W
Température de fonctionnement : -40 à 65°C

Autres caractéristiques :

- Compatible avec les onduleurs Fronius Primo, Symo et Galvo
- Déconnexion rapide conforme NEC 2014 (690.12)
- Installation simple et rapide sous les modules photovoltaïques
- Remplace une boîte de jonction conventionnelle
- Connecteurs MC4 intégrés
- Bornes à ressort pour câblage simplifié
- Compatible avec connecteurs MC4 en Y (non inclus)
- Aucune alimentation externe requise
- Aucun bouton de contrôle supplémentaire requis
- Boîtier NEMA 4X pour usage extérieur
- Compatible avec conduits 3/4 po et 1 po

Dimensions et poids :

Dimensions : 13.8 x 11.5 x 2.8 po
Poids : 2.7 kg (6 lbs)

Certifications :

UL 1741
FCC Partie 15 Classe B
LTR AE-004-2015

Une solution simple, fiable et parfaitement intégrée pour sécuriser les installations photovoltaïques Fronius de plus grande capacité.

Documents:

Coffret de coupure d'urgence Quattro de Fronius - Fiche technique (EN)
Coffret de coupure d'urgence Quattro de Fronius - Guide de l'utilisateur (EN)
Coffret de coupure d'urgence Quattro de Fronius - Certificat CSA (EN)
