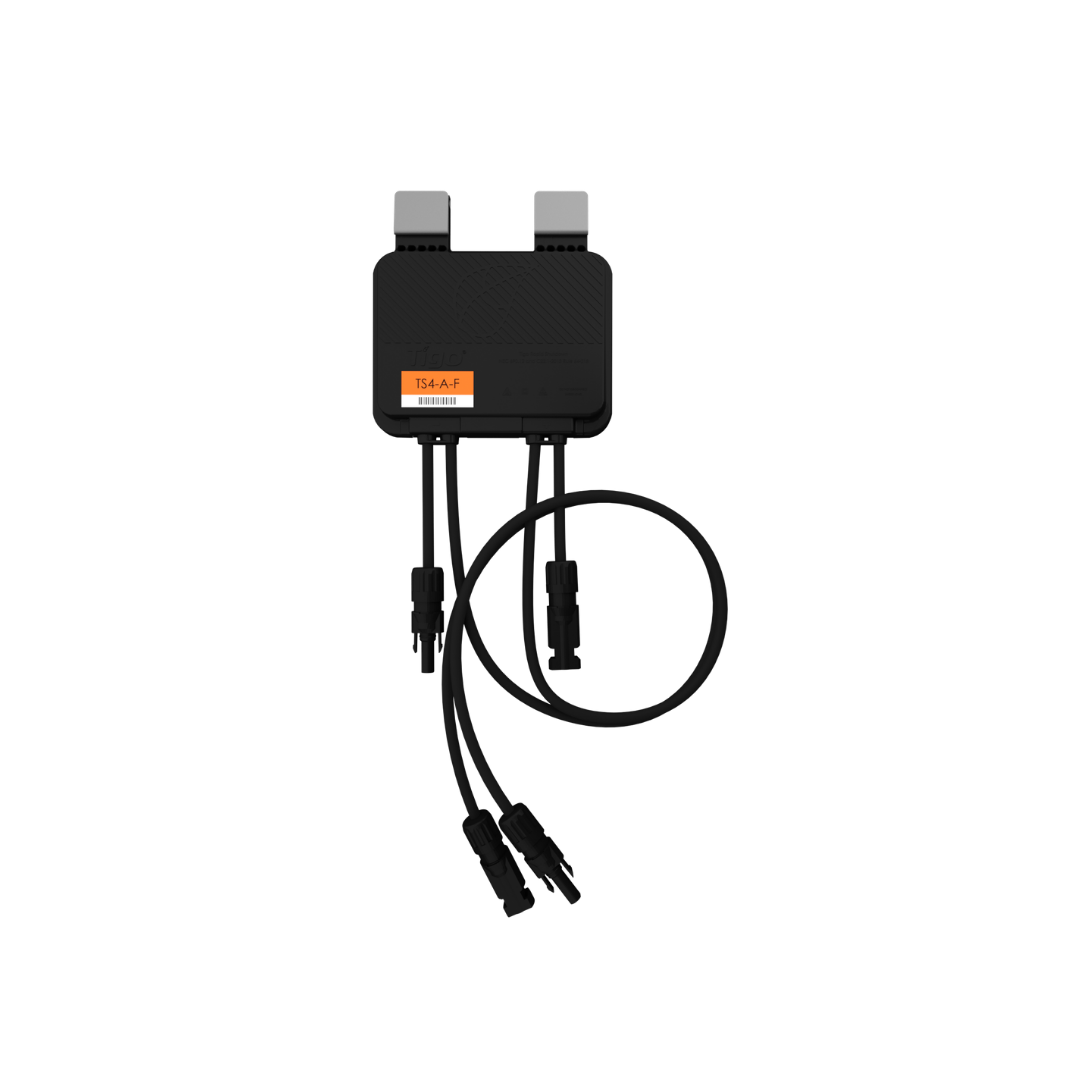

Module d’arrêt rapide Tigo TS4-A-F pour panneau solaire

Le module Tigo TS4-A-F est une solution avancée de surveillance et d’arrêt rapide conçue pour sécuriser les installations photovoltaïques résidentielles et commerciales conformément aux exigences NEC 2017, 2020 et 2023 (690.12).

Installé directement derrière le module solaire, le TS4-A-F permet la déconnexion rapide au niveau du panneau tout en ajoutant des fonctions intelligentes de surveillance et de sécurité aux systèmes photovoltaïques neufs ou existants.

Grâce à sa communication PLC intégrée, son installation rapide et sa compatibilité avec de nombreux onduleurs du marché, le Tigo TS4-A-F offre une solution fiable et performante pour améliorer la sécurité des installations solaires.

Caractéristiques principales :

Nombre de modules compatibles : 1 module PV
Tension maximale du système : 1000V / 1500V
Courant maximal : jusqu’à 25A ISC
Puissance maximale : 700W
Efficacité maximale : 99.9%
Compatible: NEC 2017 / 2020 / 2023 (690.12)
Communication PLC: Intégrée
Connecteurs compatibles: MC4 et EVO2

Autres caractéristiques :

- Arrêt rapide automatique en cas de perte du réseau AC
- Compatible avec les transmetteurs Tigo RSS
- Compatible avec plusieurs marques d’onduleurs
- Installation rapide sur cadre de module ou structure
- Compatible modules bifaciaux et haut courant
- Surveillance au niveau du module
- Boîtier compact pour usage extérieur

Dimensions et poids :

Dimensions : 5.4 x 5.5 x 0.9 po
Poids : 1.1 lbs (490 g)

Certifications et protections :

IP68
NEMA 3R
UL 1741 PVRSE
UL 1741 PVRSS
CSA 22.2
IEC 62109
NEC 690.12

Protections intégrées :

Déconnexion rapide au niveau du module
Protection arrêt rapide <30 secondes
Signalisation PLC intégrée
Protection pour systèmes PV haute tension

Garantie :

Garantie manufacturier : 25 ans

Une solution intelligente et fiable conçue pour améliorer la sécurité et la conformité des installations photovoltaïques résidentielles et commerciales.

Documents:

Module d’arrêt rapide Tigo TS4-A-F pour panneau solaire -  Fiche technique (FR)

Module d’arrêt rapide Tigo TS4-A-F pour panneau solaire -  Fiche technique (EN)

Module d’arrêt rapide Tigo TS4-A-F pour panneau solaire -  Guide d'installation (EN)
